0 引言

风电光伏等新能源大规模并网后，常规机组开机占比减小，导致源侧提供的备用容量减少，系统备用容量存在不足风险。需求侧储能、电动汽车、电采暖、虚拟电厂和可调负荷等第三方主体可以为系统提供备用辅助服务，有效缓解电网备用不足风险^[1-2]。长期以来，我国采用邀约、合约等方式允许有条件停电的需求侧资源作为紧急备用以应对系统小概率高风险的容量事故^[3]。随着电力市场建设的推进，第三方主体将通过市场方式提供备用辅助服务。如何设计涵盖源侧常规机组备用与荷侧第三方主体备用的市场出清机制，靠市场化手段来优化备用资源配置，成为亟待解决的问题。

目前对第三方主体提供备用服务的研究主要是基于成本效益的备用模型分析^[4-5]，基于资源特性的备用响应能力^[6-8]和聚合模型^[9-11]分析，第三方主体参与备用的市场机制与出清模型研究较少。我国多数电力现货试点省份明确规定了第三方主体可以参与旋转备用市场，第三方主体备用辅助服务需求量由调度机构确定，其提供的备用辅助服务和火电提供的备用分开出清^[12]。第三方主体备用也可与源侧备用进行市场竞价^[13-15]，但火电机组提供电能量和备用存在容量耦合关系，当市场主体中包括火电机组时，需要协调备用和电能量市场。

对于仅源侧主体参与的市场，国内外不同电力市场中电能量与备用辅助服务市场的出清机制各不相同，主要存在顺序出清和联合出清两种。在市场实践中，以美国PJM为代表的集中式电力市场多采用联合出清^[16]，以英国为代表的分散式电力市场则多采用顺序出清^[17]。我国现货试点省份对电能量和备用联合出清机制进行了探索^[18]，蒙西的电能量市场出清前进行备用市场的预出清^[19]，其他区域大多尚未建立市场化的备用交易机制，按照“两个细则”对源侧备用资源进行补偿^[20]。

第三方主体参与备用竞争后，市场机制的差异将对电能量和备用出清结果以及第三方主体的费用和收益产生较大影响，因此研究第三方主体参与的现货市场出清模式，即电能和备用辅助服务市场机制，进行效益及影响分析具有重要的现实意义。

文中提出和对比了2种第三方主体参与的现货市场出清模式。首先根据第三方主体备用是否单独划分，给出了电能量和机组备用联合出清+第三方主体备用单独出清、电能量和两侧备用联合出清2种市场机制，并建立了出清模型。然后分析了第三方主体参与备用对市场出清的影响。最后通过算例分析了2种出清机制的市场经济性、出清价格和第三方主体的费用和收益，结果表明电能量和两侧备用联合出清模式可以更加充分调用第三方主体的备用，降低系统发电和备用总成本。

1 电能量和备用市场机制设计 1.1 申报方式和交易标的

文中的电能量与备用市场仅针对日前现货市场。备用辅助服务仅为正备用^[21]，新能源预测偏差通过实时电能量市场出清来考虑。由于不同种类的备用存在复杂耦合关系，为简明起见文中设计的出清模式仅涉及一种备用。文中参与电能量市场竞价的火电机组默认参与备用市场且报价为0。第三方主体申报其各时段提供的最大备用容量和价格。此时，火电机组报价为0确保了在同台竞价时火电机组备用优先出清。需要指出的是，在仅火电参与的联合市场中，若火电机组备用报价不为0，则备用出清价格包括备用边际机组的报价与备用边际机组的机会成本^[20]。通常来说，电能量报价较低的火电商为了中标较多的电能量，将申报较高的备用价格以减少备用的中标，这将进一步提高备用价格。因此，在多主体参与的电能量和备用市场中，为了确保火电备用优先出清，且反映备用的真实成本，火电商不参与备用报价，缺省报价为0。

1.2 市场出清模式

基于第三方主体备用是否与机组备用同时出清，含第三方主体备用的电能量和备用辅助服务市场出清机制可分为以下2种模式。

(1) 模式1：电能量和机组备用联合出清，然后第三方主体备用出清。该模式分为2个阶段。阶段1，电能量和备用联合出清；阶段2，若机组备用无法满足系统需求，启动第三方主体备用辅助服务市场。

模式1量化了机组备用机会成本^[22]，第三方主体参与不会影响机组组合及电量和备用在源侧主体间的出清分布。但阶段1系统中机组备用不充裕时，备用价格会上升，带动电能量价格上升^[23]。

(2) 模式2：电能量和两侧备用联合出清，即该模式只有1个阶段。目前市场中，电能量、机组备用、第三方主体备用辅助服务联合出清。

模式2下，部分低报价第三方主体备用出清将先于部分机会成本较高的机组备用出清，会降低电能量、备用出清价格及其波动程度。但模式2下市场组织复杂，对信息透明度要求高，适合备用资源紧缺度高的成熟电力市场。

不同区域电网的系统运营商应结合市场发展阶段，根据历史出清情况，分析区域内电能量和备用资源的紧缺程度，选择相应的市场出清机制。

1.3 市场结算机制

系统运营商可按照“两个细则”对提供备用的火电商进行补偿^[24]，对于第三方主体提供的备用服务，文中建议采用统一边际出清的方式，系统运营商以边际出清价格向第三方主体采购备用辅助服务，由全部用户按用电比例分摊备用费用。

2 电能量和备用市场出清模型 2.1 模式1对应的出清模型

阶段1：仅火电机组参与的联合市场出清模型。

电能量、备用和启停成本最小目标函数如下：

$ \min F_1^{\mathrm{co}}=\sum\limits_{i=1}^{N_{\mathrm{C}}} \sum\limits_{t=1}^T\left(F_{i, t}\left(P_{i, t}\right)+S_{i, t}\right)+M \sum\limits_{t=1}^T R_{\mathrm{V}, t, \mathrm{D}} $

(1)

式中：F_{i, t}(P_{i, t})、S_{i, t}分别为时段t火电机组i的电能量成本和启停成本；P_{i, t}为时段t火电机组i中标出力；N_C为参与市场的火电机组数量；T为交易时段数；R_{V, t, D}为时段t备用不足量，也就是需要第三方主体提供的备用容量；M为价格系数，一般为区域历史电能量成本的10ⁿ倍，n≥3。式(1)中第1项为系统电能量成本和启停成本最小，第2项为第三方主体备用成本最小。由于M值很大，机组备用将优先出清。

火电机组电能量报价采用单调递增的分段报价曲线，电能量成本为分段线性函数^[25]。

$ F_{i, t}\left(P_{i, t}\right)=\sum\limits_{k=1}^K \lambda_{i, k} P_{i, t, k} $

(2)

$ S_{i, t}=y_{i, t}\left(1-y_{i, t-1}\right) C_i^{\mathrm{U}}+y_{i, t-1}\left(1-y_{i, t}\right) C_i^{\mathrm{D}} $

(3)

式中：K为火电机组电能量报价分段数；λ_{i, k}为火电机组i第k段的申报电价；P_{i, t, k}为时段t火电机组i第k段的中标出力；y_{i, t}为时段t火电机组i的启停状态，y_{i, t}=1表示开机，y_{i, t}=0表示停机；C_i^U、C_i^D分别为火电机组i开启和关停单位次数的成本。

约束条件包括：

(1) 功率平衡约束。

$ \sum\limits_{i=1}^{N_{\mathrm{C}}} P_{i, t}+\sum\limits_{w=1}^{N_{\mathrm{W}}} P_{w, t}=P_{\mathrm{D}, t} $

(4)

式中：P_{w, t}为时段t风电机组w中标出力；P_{D, t}为系统负荷需求；N_W为参与市场的风电机组数量。

(2) 新能源出力约束。

$ 0 \leqslant P_{w, t} \leqslant P_{w, t}^{\mathrm{F}} $

(5)

式中：P_{w, t}^F为时段t风电机组w预测出力。

(3) 火电容量约束。

$ y_{i, t} P_i^{\min } \leqslant P_{i, t} \leqslant y_{i, t} P_i^{\max } $

(6)

式中：P_i^max、P_i^min分别为火电机组i申报的最大和最小出力。

(4) 火电机组有功和备用耦合关系约束。

$ P_{i, t}+R_{i, t} \leqslant P_i^{\max } $

(7)

式中：R_{i, t}为时段t火电机组i中标的备用容量。

(5) 火电爬坡约束。

$ -P_{i, \mathrm{D}} \leqslant P_{i, t}-P_{i, t-1} \leqslant P_{i, \mathrm{U}} $

(8)

式中：P_{i, U}、P_{i, D}分别为火电机组i的向上、向下爬坡速率。

(6) 火电最小连续开停机时间约束。

$ T_{i, t, \mathrm{D}}-\left(y_{i, t}-y_{i, t-1}\right) T_{i, \mathrm{D}} \geqslant 0 $

(9)

$ T_{i, t, \mathrm{U}}-\left(y_{i, t-1}-y_{i, t}\right) T_{i, \mathrm{U}} \geqslant 0 $

(10)

式中：T_{i, t, D}、T_{i, t, U}分别为火电机组i时段t的开机和停机时长；T_{i, D}、T_{i, U}分别为火电机组i的最小开机和停机时长。

(7) 备用需求约束。

$ \sum\limits_{i=1}^{N_{\mathrm{C}}} R_{i, t}+R_{\mathrm{V}, t, \mathrm{D}}=R_{\mathrm{D}, t} $

(11)

$ R_{\mathrm{V}, t, \mathrm{D}} \geqslant 0 $

(12)

式中：R_{D, t}为系统时段t的备用需求。

(8) 火电机组备用爬升速率约束^[26]。

$ 0 \leqslant R_{i, t} \leqslant R_i^{\max } $

(13)

式中：R_i^max为火电机组i的紧急最大向上爬坡量。

(9) 网络安全约束。

$ -P_{l, \max } \leqslant \sum\limits_{i=1}^{N_{\mathrm{C}}} G_{i, l} P_{i, t}+\sum\limits_{w=1}^{N_{\mathrm{W}}} G_{w, l} P_{w, t}- \\ \sum\limits_{m=1}^{\mathrm{N}_{\mathrm{LD}}} G_{m, l} P_{m, t} \leqslant P_{l, \max } $

(14)

式中：P_{l, max}为支路l的有功限值；G_{i, l}、G_{w, l}、G_{m, l}分别为火电机组i、风电机组w、负荷m所在节点对支路l的功率转移因子；N_LD为负荷节点数目；P_{m, t}为负荷节点m时段t的负荷功率。

上述模型的决策变量是各时段火电机组出力P_{i, t}、R_{i, t}、各机组启停状态y_{i, t}和时段t备用不足量R_{V, t, D}。求解上述模型，可以得到火电机组的有功和备用出清结果。火电机组仅申报了发电价格，并未申报备用价格，但是基于其机会成本的差异可得到火电机组的备用出清结果。

当阶段1的出清结果R_{V, t, D}不为0时，表明机组备用不能满足系统需求，需要开启阶段2的第三方主体备用辅助服务市场。

阶段2：第三方主体备用市场出清模型。

第三方主体总备用费用最小目标函数如下：

$ \min F_{\text {res }}=\sum\limits_{j=1}^{N_{\mathrm{V}}} \sum\limits_{t=1}^T C_{\mathrm{V}, j, t} R_{\mathrm{V}, j, t} $

(15)

式中：R_{V, j, t}为时段t第三方主体j中标的备用容量；C_{V, j, t}为时段t第三方主体j的备用报价；N_V为参与市场的第三方主体数量。

约束条件包括：

(1) 备用需求约束。

$ \sum\limits_{j=1}^{N_{\mathrm{V}}} R_{\mathrm{V}, j, t}=R_{\mathrm{V}, t, \mathrm{D}} $

(16)

(2) 第三方主体备用容量约束。

$ 0 \leqslant R_{\mathrm{V}, j, t} \leqslant R_{\mathrm{V}, j, t}^{\max } $

(17)

式中：R_{V, j, t}^max为时段t第三方主体j中标的备用容量最大值。

上述出清模型的决策变量是第三方主体各时段的R_{V, j, t}。

2.2 模式2对应的出清模型

电能量、备用和启停成本最小目标函数如下：

$ \begin{aligned} \min F_2^{\mathrm{co}}= & \sum\limits_{i=1}^{N_{\mathrm{C}}} \sum\limits_{t=1}^T\left(F_{i, t}\left(P_{i, t}\right)+S_{i, t}\right)+ \\ & \sum\limits_{j=1}^{N_{\mathrm{V}}} \sum\limits_{t=1}^T C_{\mathrm{V}, j, t} R_{\mathrm{V}, j, t} \end{aligned} $

(18)

约束条件包括：备用需求约束。

$ \sum\limits_{i=1}^{N_{\mathrm{C}}} R_{i, t}+\sum\limits_{j=1}^{N_{\mathrm{V}}} R_{\mathrm{V}, j, t}=R_{\mathrm{D}, t} $

(19)

其他约束包括式(4)—式(10)、式(13)、式(14)、式(17)。

上述出清模型的决策变量包括各时段火电机组出力P_{i, t}、R_{i, t}、各机组启停状态y_{i, t}和第三方主体各时段的备用R_{V, j, t}。求解上述模型，可以直接得到火电和第三方主体的备用出清结果。

3 第三方主体支出及对出清的影响分析 3.1 第三方主体的备用报价

文中主要讨论各市场模式对第三方主体的激励作用，火电机组和新能源发电商的收益情况不做具体讨论。第三方主体在提供备用服务获得收益的同时，向系统运营商购买电能和备用服务，第三方主体j时段t备用报价为(以申报的备用容量计算)：

$ \begin{gathered} C_{j, t}=\lambda_t R_{\mathrm{V}, j, t}^{\max }-\lambda_{\mathrm{R}, t} R_{\mathrm{V}, j, t}+ \\ \frac{\left(\lambda_{\mathrm{R}, t} R_{\mathrm{V}, t, \mathrm{D}}+\lambda_{\mathrm{C}, t} R_{\mathrm{C}, \mathrm{D}, t}\right) R_{\mathrm{V}, j, t}^{\max }}{R_{\mathrm{D}, \mathrm{t}}} \end{gathered} $

(20)

式中：λ_t为时段t用户电能量出清价格；λ_{R, t}为时段t备用出清价格，模式1下为阶段2的第三方主体备用出清价格；λ_{C, t}为机组备用的补偿价格；R_{C, D, t}为发电侧机组中标的备用总量。

3.2 第三方主体参与对出清的影响分析

假设火电机组和第三方主体能够满足系统负荷和备用需求，分析第三方主体对出清的影响。

(1) 模式1。第三方主体参与不影响联合市场出清结果。阶段1备用出清价格μ_{C, R, t}为备用边际火电机组提供备用的机会成本(不作为结算价格)：

$ \mu_{\mathrm{C}, \mathrm{R}, t}=\lambda_{\mathrm{C}, t}-C_{\mathrm{ene}, i} $

(21)

式中：λ_{C, t}为电能量出清价格；C_{ene, i}为备用边际机组i的电能量报价。

阶段1为第三方主体参与前的联合市场，以此为基础分析模式2第三方主体参与对出清的影响。

(2) 模式2。第三方主体的参与对出清结果的影响取决于第三方主体备用报价和火电机组提供备用所付出的机会成本。

情况1：第三方主体备用最低报价大于等于模式1备用出清价格(min C_{j, t}≥μ_{C, R, t})，系统运营商将优先采购机组备用，第三方主体的参与不影响联合市场电能量出清结果。

情况2：部分第三方主体的备用报价小于模式1备用出清价格(C_{j, t} < μ_{C, R, t})，系统运营商将采购部分第三方主体备用。

第三方主体参与前，电能量报价较低的火电机组提供备用机会成本较高。第三方主体参与后，该机组中标的备用减少，获得了更多的出力空间，电能量出清价格较第三方主体参与前有所降低。若此部分第三方主体申报的备用总量高于第三方主体参与前备用边际机组的备用中标量，第三方主体参与后备用边际价值降低。

综上，第三方主体备用在联合市场中和机组备用同时出清时，能够有效降低市场电能量和备用出清价格，提升市场经济性，但市场耦合程度高，给市场组织和实施、市场信息披露带来了一定挑战。

4 算例分析

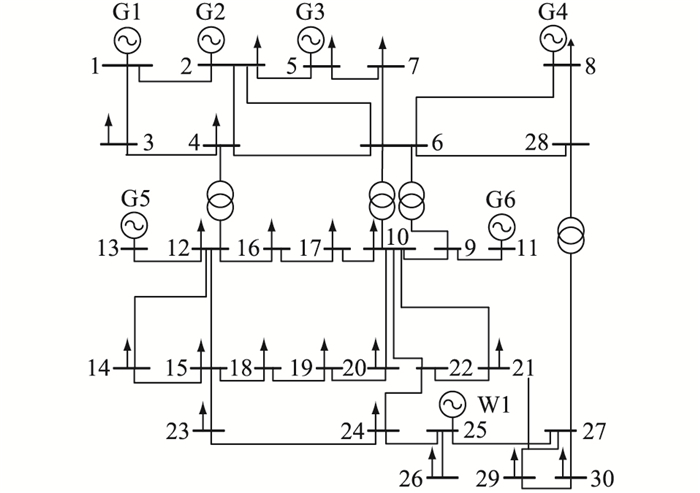

采用改进的IEEE 30节点系统，系统含有6台火电机组，风电场接在系统的25号节点上，节点2和5的第三方主体提供备用辅助服务，如图 1所示。

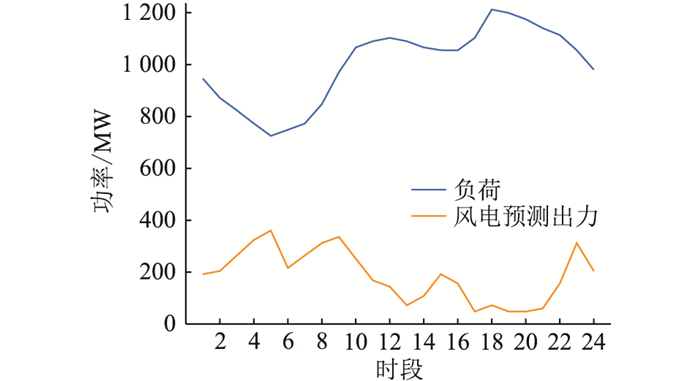

G1—G6为6个火电机组；W1为风电机组。风电和负荷预测曲线见图 2。备用补偿价格为10元/MW。火电机组的技术参数、电能报价参数、第三方主体备用报价参数分别如表 1—3所示。T1、T2为2个第三方主体。

火电机组能够提供的备用容量为其爬坡速率的1/6。备用需求为该时段净负荷的8%。基于第2章的市场出清模型，对2种市场模式的出清结果进行对比分析。在MATLAB中用Yalmip编写程序，并调用Cplex求解器求解。

4.1 机组启停情况和市场成本分析

根据2.1节和2.2节的市场出清模型，求解得到2种模式下机组启停情况，具体见表 4，从左至右、从上到下为各个机组时段1—24的机组开停机状态。“0”和“1”分别代表停机和开启状态；2种模式下的市场电能量、备用和启停成本如表 5所示。

通过对比可知，模式2保证了电能量和总成本最小。通过表 4可知，模式2下5号和6号机组全天未开启，模式1开启了电能量报价较高的5号和6号机组，电能量成本上升明显，总成本较高。部分时段火电机组备用容量不足，购入第三方主体备用。

4.2 出清价格分析

图 3和图 4分别为不同模式下的备用中标情况和第三方主体备用出清价格。模式1下，时段13和时段17—21出现了机组备用不足的情况，开启了第三方主体备用市场并购入了部分第三方主体备用，备用出清价格升高。模式2下，机组备用与第三方主体备用同台竞价，时段9—22和时段24皆有第三方主体备用中标且备用出清价格较高。

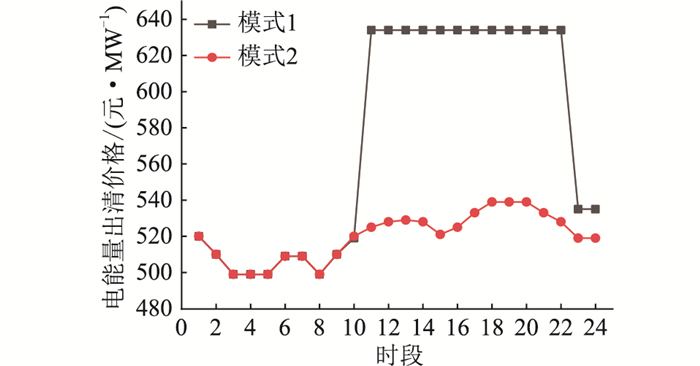

图 5为电能量出清价格。模式1下，时段11—23备用需求较高，全部火电机组开机，带动了电能量出清价格飙升。模式2下，由于第三方主体备用与电能量以及火电机组备用联合出清，全时段电能量出清价格波动较为平缓。

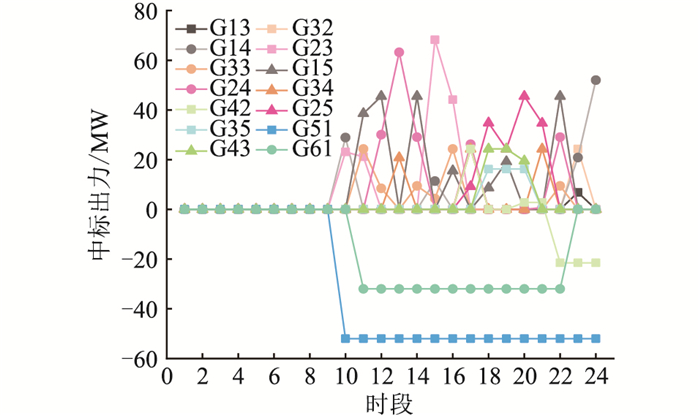

图 6对比了模式2相较于模式1各时段，中标电能量差异，图例按照电能量报价从小到大进行排序，G13代表 1号机组第3段出力，以此类推。

结合表 5和图 2—图 6可知，时段1—9下模式1和2的电能量出清价格相等，这些时段系统负荷和备用需求较低，1—4号机组电能量和备用容量充裕，出清方式和第三方主体的参与不影响出清结果。

结合表 4和图 3可知，时段10—22、24部分第三方主体备用报价低于模式1机组提供备用的机会成本，因此模式2机组需要提供的备用减少，低报价机组提供备用的机会成本更高，第三方主体将优先替代这部分备用，释放低报价机组的出力空间，无需开启5号和6号机组。其中，时段13、17—21系统净负荷较大，备用需求较大，模式1已经开启了所有火电，但机组备用仍不能满足系统需求，开启了第三方主体备用市场。且由于5号和6号机组电能量报价较高，导致电能量价格飙升。模式2这部分备用由第三方主体中标，无需开启高报价机组，电能量出清价格大幅降低且波动减缓。

4.3 第三方主体费用收益分析

按第3章内容计算不同模式下第三方主体费用和收益结果见表 6。

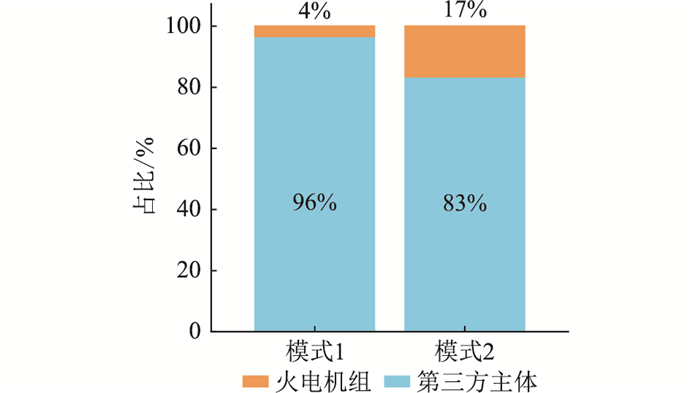

图 7为不同模式下的火电机组备用和第三方主体备用占比。结合表 6和图 7可知，模式1下第三方主体备用占比较高，但由于开启了高电能量报价机组提供备用，导致第三方主体电能量成本大幅增高，获得的备用收益减少。相较于模式1，模式2第三方主体获得的最大收益来源于购电成本的下降，能够更好地激励其积极提供备用辅助服务。

5 结语

随着高比例新能源新型电力系统的构建，充分利用和挖掘需求侧、第三方主体的灵活性资源来满足电网安全稳定经济运行的需要是一条必由之路。设计科学合理的现货市场机制是实现这一目标的关键核心。文中针对2种第三方主体参与的现货市场机制和模型开展了研究，通过算例分析表明电能量和两侧备用联合出清模式可以更好地调用第三方主体的备用，降低系统发电和备用总成本。文中认为，尽管在电力现货市场建设初期，采用电能量和机组备用联合出清，继而第三方主体备用单独出清的顺序模式更易于组织和实现，但是市场模式发展应走向联合出清模式。
